ファンレス産業用PC選定ガイド：負荷・放熱・電源の確認方法
ファンレスは冷却方式を示す言葉です。密閉構造、高いIP保護等級、広温度対応、無音、メンテナンスフリーを意味するものではありません。機種を選ぶ際は、連続負荷、筐体からの放熱条件、接続機器、電源、取付スペースを一つずつ確認する必要があります。
本稿は、装置メーカー、システムインテグレーター、工場の自動化担当者、産業用PCの購買担当者を対象とした実務ガイドです。温度、PoE、拡張カード、保護等級などは、Geshemの具体的な型番と仕様書に基づいて解説します。

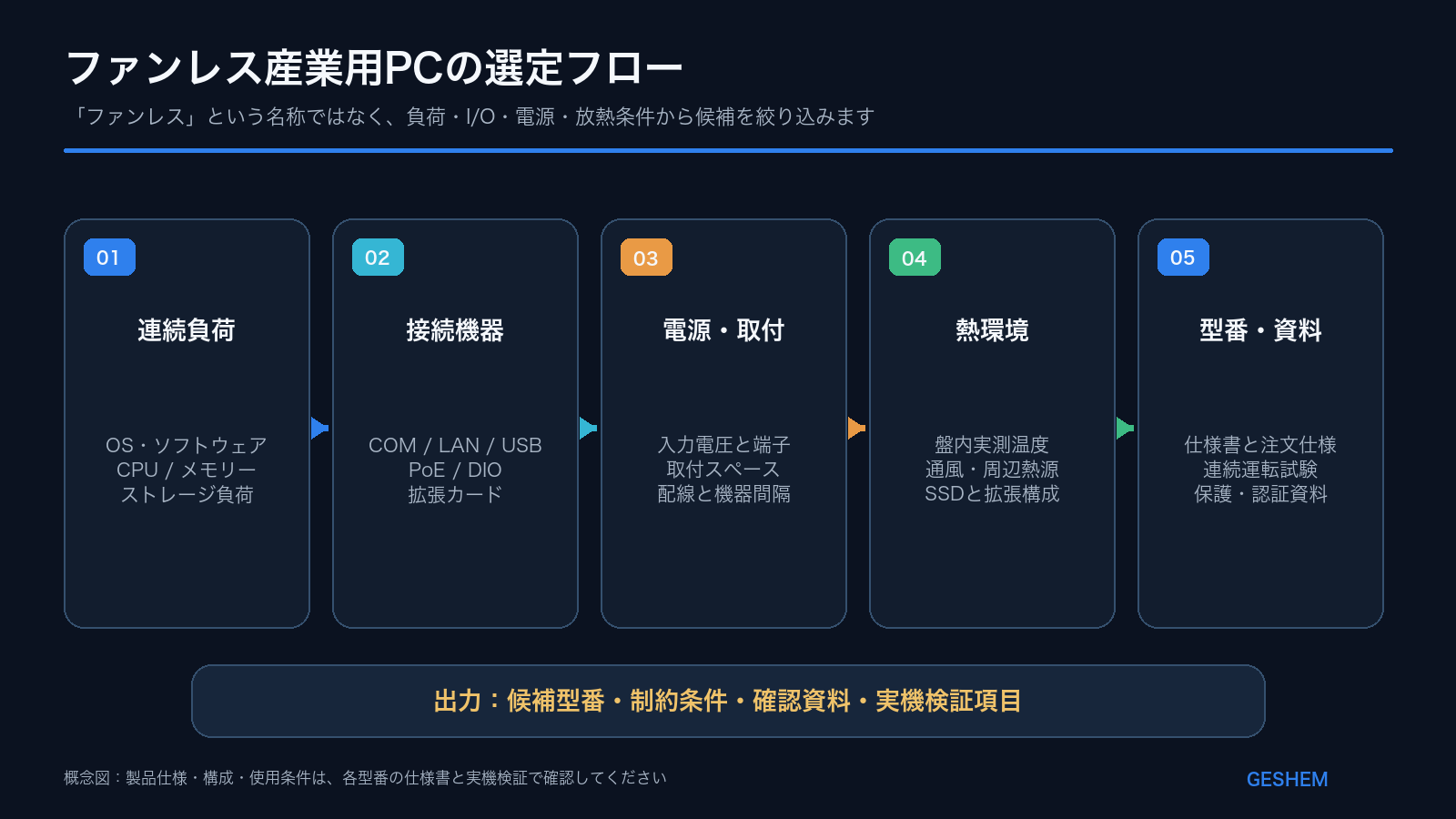

最初に整理する6つの条件
| プロジェクト条件 | 先に確認する項目 | 候補の見方 |
|---|---|---|
| シリアル機器のデータ収集、ゲートウェイ、軽量なローカル処理 | COMの電気仕様、LAN数、無線オプション、連続CPU負荷 | PC-GS3153MVA、PC-GS31N97MVA、PC-GS34XXSを起点に比較 |
| 複数のPoEカメラを接続 | カメラ消費電力、総帯域、PoE総出力、CPUとSSDの発熱 | PC-GS6277Aは6ポートのGbEを備え、LAN3～6が802.3af PoEに対応。PoE総出力は40W以下 |
| PCIe収集カードを使用 | スロット、カード寸法、ドライバー、電源、筐体内の熱 | PCIe x16を備えるPC-GS6177Aを互換性確認の候補にする |
| GPUまたはAIアクセラレータを搭載 | カード寸法、消費電力、補助電源、強制空冷 | PC-GS6177BはGPU/AIカードを構成可能。ただし拡張カード側は空冷 |
| 高温または閉鎖的な制御盤に設置 | 盤内実測温度、通風、取付方向、機器間隔、連続負荷 | 仕様書の温度値だけでなく、通風条件とストレージ構成を確認 |
| 飛沫、浸水、薬品洗浄、腐食への対策が必要 | 本体の保護等級、コネクター、材質、試験報告 | ファンレスだけでは判断不可。今回の候補ではPC-GS50XXYにIP52の記載あり |
「ファンレス」で変わるもの、変わらないもの

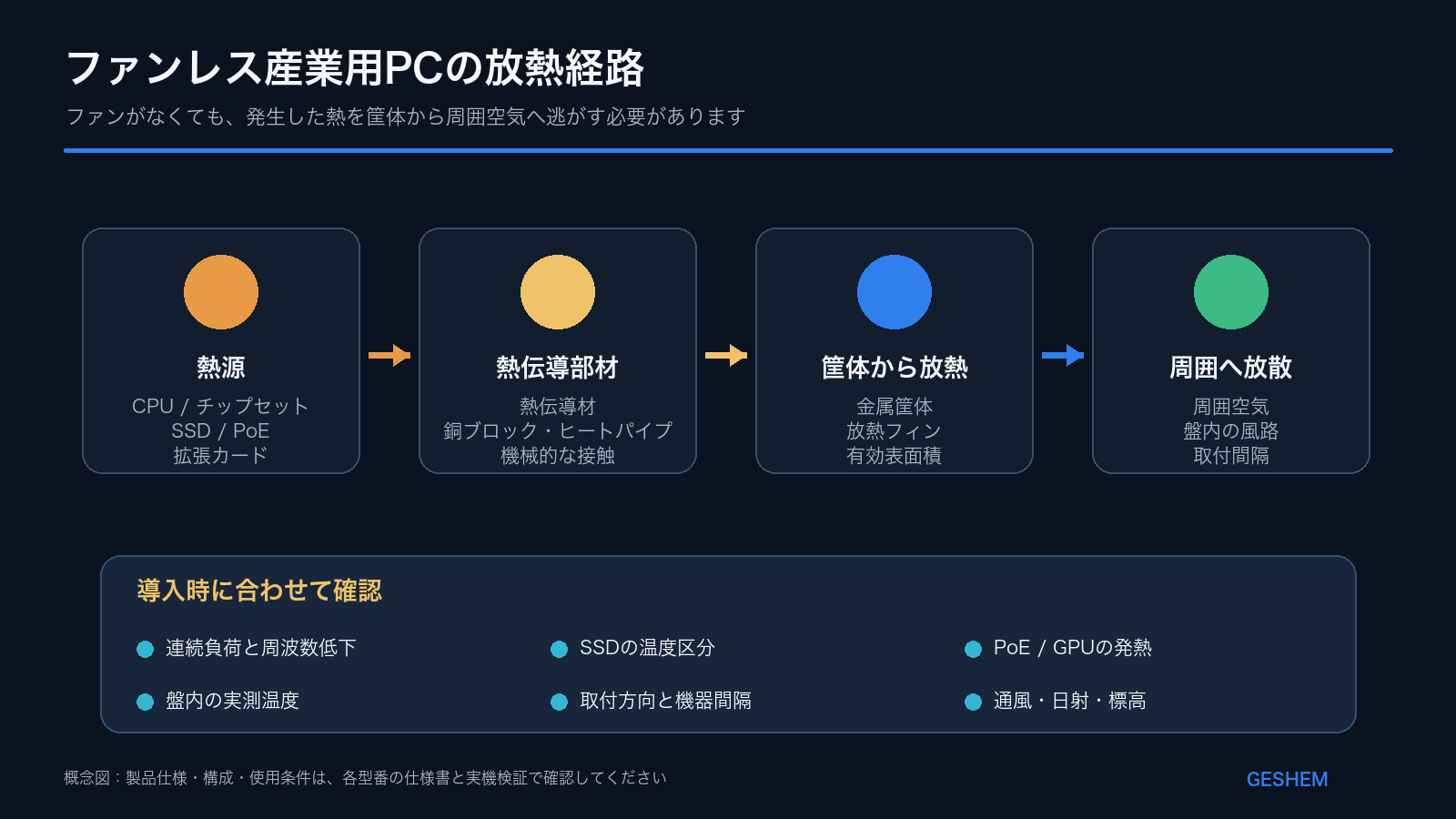

一般的なファンレス産業用PCは、プロセッサーなどの熱を熱伝導部材を介して金属筐体へ伝え、筐体表面から周囲空気へ放熱します。筐体ファンを使わないため、粉塵の吸引・付着や、ファンとフィルターの清掃・交換作業を減らしやすい点が特徴です。
一方、次の事項は型番ごとの確認が必要です。
- 保護等級：IP52、IP65などの等級は、筐体、コネクター、試験条件を示す仕様書や試験報告書がなければ判断できません。
- 動作温度：CPUの消費電力、SSDの温度区分、通風、取付方向、拡張構成によって条件が変わります。
- 可動部品の有無：HDDを選択できる機種や、ファン付きGPUカードを搭載する構成があります。
- 保守の要否：放熱面、コネクター、ケーブル、ストレージ、盤内環境の点検は残ります。
- 連続運転時の性能：ピーク性能ではなく、温度が安定した後の処理性能を実機で確認します。
ファンレス設計は、能動冷却への依存を減らす手段です。防塵防水対策や環境耐性・信頼性の設計に代わるものではありません。
連続負荷を定義してからCPUを選ぶ
CPU名だけでは、ファンレス構成の適否を判断できません。まず、実際のソフトウェアが長時間運転したときの負荷を整理します。
- OS、アプリケーション、ドライバーの名称とバージョン
- CPU使用率の平均値とピーク値、ピークの継続時間
- 必要メモリー容量とストレージへの書込み量
- カメラ台数、解像度、フレームレート、接続方式
- PoE機器、収集カード、GPU、AIアクセラレータの有無
- 許容できる処理遅延、動作周波数の低下、復旧時間
- 制御盤内で測定した最高温度
PC-GS34XXSは、低消費電力CPUから複数世代のCoreプラットフォームまで構成の幅があります。同じ筐体名でも、CPU、I/O、電源構成が違えば熱条件は同じではありません。
PC-GS6277Aは第12/13世代プラットフォームの候補ですが、注文仕様ではCPU消費電力をBIOSで35Wに制限します。Core i5やCore i7という名称だけで性能を見積もらず、対象ソフトウェアの連続負荷と合わせて確認します。
接続機器からI/Oを確定する
I/Oはポート数だけでなく、電気仕様、オプション、共有制限、配線スペースまで確認します。
- COM：RS232、RS485、RS422の別、絶縁、終端、ピン配列
- LAN：ポート数、速度、NIC、PoEの有無
- USB：規格、帯域、給電、コネクター方向
- DIO/GPIO：電気仕様、絶縁、ドライバー
- M.2、Mini PCIe、PCIe：用途、レーン、共有条件
- 4G/5G、Wi-Fi、Bluetooth：標準かオプションか、同時搭載の可否
- コネクター：ケーブル曲げ半径、抜け止め、保守スペース
PC-GS3153MVAとPC-GS31N97MVAは、いずれも2ポートのRS232/485/422と4ポートのGbEを備えます。ただし、PoEに対応するLANの範囲は同一ではありません。PC-GS34XXSはCPUとI/Oの構成バリエーションが多いため、シリーズ名ではなく注文構成を固定する必要があります。
シリアルポートやLANポートがあることは、特定のPLCドライバー、プロトコル変換、オフライン保存、コンテナ、VPN、遠隔更新が実装済みであることを示しません。これらはプロジェクト側のソフトウェア要件として確認します。
マシンビジョンでは帯域、PoE、熱を同時に計算する
ネットワークカメラを使う場合は、少なくとも帯域、PoE電力、熱の3項目を見積もります。
- 帯域：カメラ台数、解像度、フレームレート、画像形式、同時取込み量
- PoE電力：各カメラの消費電力、起動時電力、PoE規格、装置の総出力
- 熱：CPU、PoE回路、SSD、画像処理、盤内温度
PC-GS6277Aは6ポートのGbEを備え、LAN3～6が802.3af PoEに対応します。PoE総出力は40W以下です。電源は18–36V DCで、CPU消費電力は注文仕様で35Wに制限されます。カメラのポート数だけで採否を決めず、電源容量と盤内の熱収支まで確認します。
PC-GS3153MVAとPC-GS31N97MVAも、複数のLANとPoEを必要とする比較的低消費電力の構成候補です。接続可能なカメラ台数は、ポート数ではなく、単ポート電力、総電力、帯域、処理負荷から算出します。
PCIe収集カードを使う場合は、PC-GS6177Aを候補にできます。同機はPCIe x16を備えますが、カード寸法、帯域、ドライバー、同期方式、SSD区分、通風条件は別途確認が必要です。
GPUを追加すると冷却方式も変わる
PC-GS6177BのCPUはファンレス構成ですが、仕様書ではGPU/AIアクセラレータカード側に空冷が必要とされています。高消費電力カードを使う構成では、外付けAC/DC電源モジュールも検討対象です。
この構成はCPUはファンレス、拡張カードは空冷と表現するのが正確です。本体に可動部品がない、無音、完全ファンレスとは記載できません。
GPUやアクセラレータを選定する際は、具体的なカード型番を事前に確認してください。
- カード長、厚さ、使用スロット数
- 通常時とピーク時の消費電力
- 補助電源コネクター
- 吸排気に必要な空間
- OSとドライバーのバージョン
- 使用モデル、バッチサイズ、連続推論負荷
動作温度は条件を含めて読む
仕様書の温度値は、条件を省くと意味が変わります。
| 型番 | 仕様書の動作温度 | 残すべき条件 |
|---|---|---|
| PC-GS3153MVA | −20～60℃ | 筐体表面の通風 |
| PC-GS31N97MVA | −20～60℃ | 筐体表面の通風 |
| PC-GS34XXS | −20～60℃ | 筐体表面の通風。CPUと構成の幅が大きい |
| PC-GS50XXY | −10～60℃ | 筐体表面の通風。仕様書にIP52の記載あり |
| PC-GS6177A | 広温度対応SSD：−25～60℃、標準SSD：−10～55℃ | SSD区分、ファンレス構成、通風 |
| PC-GS6177B | −25～60℃ | 通風。GPU/AIカードは別途空冷 |
| PC-GS6277A | 広温度対応SSD：−25～60℃、標準SSD：−10～55℃ | SSD区分、通風、CPUとPoEの電力収支 |
現場では、取付方向、隣接機器との間隔、放熱フィンを遮る配線、盤内風路、直射日光、標高、周辺の発熱機器も記録します。温度は工場の空調設定値ではなく、産業用PCの周辺で測定します。
通風のない小型盤へ組み込む場合は、PCの消費電力を下げる、盤側に熱交換経路を設けるなどの対策が必要です。PC自体にファンがないことは、盤内の換気が不要であることを意味しません。
DC入力は型番ごとに確認する
今回確認した機種の電源条件は統一されていません。
- PC-GS3153MVA、PC-GS31N97MVA：9–28V DC
- PC-GS34XXS：標準12V DC、9–36Vはオプション。ワイドレンジ入力時は最大USB数に影響する場合あり
- PC-GS50XXY：9–36V入力とPhoenix端子はオプション
- PC-GS6177A、PC-GS6177B：9–36V DC
- PC-GS6277A：18–36V DC
したがって、ファンレス産業用PCはすべて9–36Vに対応とは記載できません。AGV、車載、バッテリー電源で使う場合は、サージ、逆接、瞬断、始動時の電圧変動、適用規格を別途確認します。今回の資料から、これらの耐性を全機種へ展開することはできません。
適用しやすい用途と、追加検証が必要な用途
初期候補にしやすい用途
- シリアル機器のデータ収集とソフトウェアゲートウェイ
- 複数LANを使う設備接続と軽量なエッジ処理
- ファンによる粉塵の吸引やフィルター保守を減らしたい装置内・盤内設置
- 消費電力と周囲条件を管理できるマシンビジョン取込み
- I/O、電源、取付条件が明確な装置組込み
個別の実機検証が必要な用途
- 複数のPoEカメラと高い連続CPU負荷
- PCIe収集カード、GPU、AIアクセラレータ
- 高温の閉鎖盤、直射日光、高標高
- 移動体、バッテリー電源、電源変動の大きい設備
- 特定プロトコル、リアルタイムOS、コンテナ、遠隔管理
「ファンレス」だけでは選定できない用途
- IP65、IP67、IP69Kを要求する洗浄環境
- 防爆、耐食、塩水噴霧、食品・医薬品向けの洗浄環境
- EN 50155などの鉄道規格が必要な設備
- 安全制御、安全インターロック、確定性を要求するモーション制御
- 放熱空間を確保できない高消費電力GPUシステム
これらの用途では、対象型番の材質、認証、試験報告、システム構成を個別に確認します。
ファンレスと強制空冷の比較
| 比較項目 | ファンレス構成 | ファン搭載構成 | 判断基準 |
|---|---|---|---|
| 冷却 | 熱伝導部材、筐体、周囲空気で放熱 | ファンと風路で強制空冷 | 連続負荷と現場で確保できる通風 |
| 粉塵対策と保守 | ファンとフィルターの保守を減らしやすいが、密閉とは限らない | フィルター、ファン、風路の清掃が必要になる場合がある | 筐体の保護、粉塵量、保守周期 |
| 騒音源 | 筐体ファンの騒音源を除ける | ファンの回転音がある | HDDや拡張カードのファンも含めて評価 |
| 連続性能 | 筐体寸法と熱収支の制約を受けやすい | 比較的高い連続発熱へ対応しやすい | ピークCPU名ではなく長時間負荷試験 |
| 設置スペース | 放熱フィンと金属筐体の空間が必要 | 風路と保守スペースが必要 | 取付スペースと保守スペースの両方 |
| 適用範囲 | 負荷と環境条件が明確な設備側配置 | 高い冷却能力を必要とし、保守できる設備 | どちらが常に優位という関係ではない |

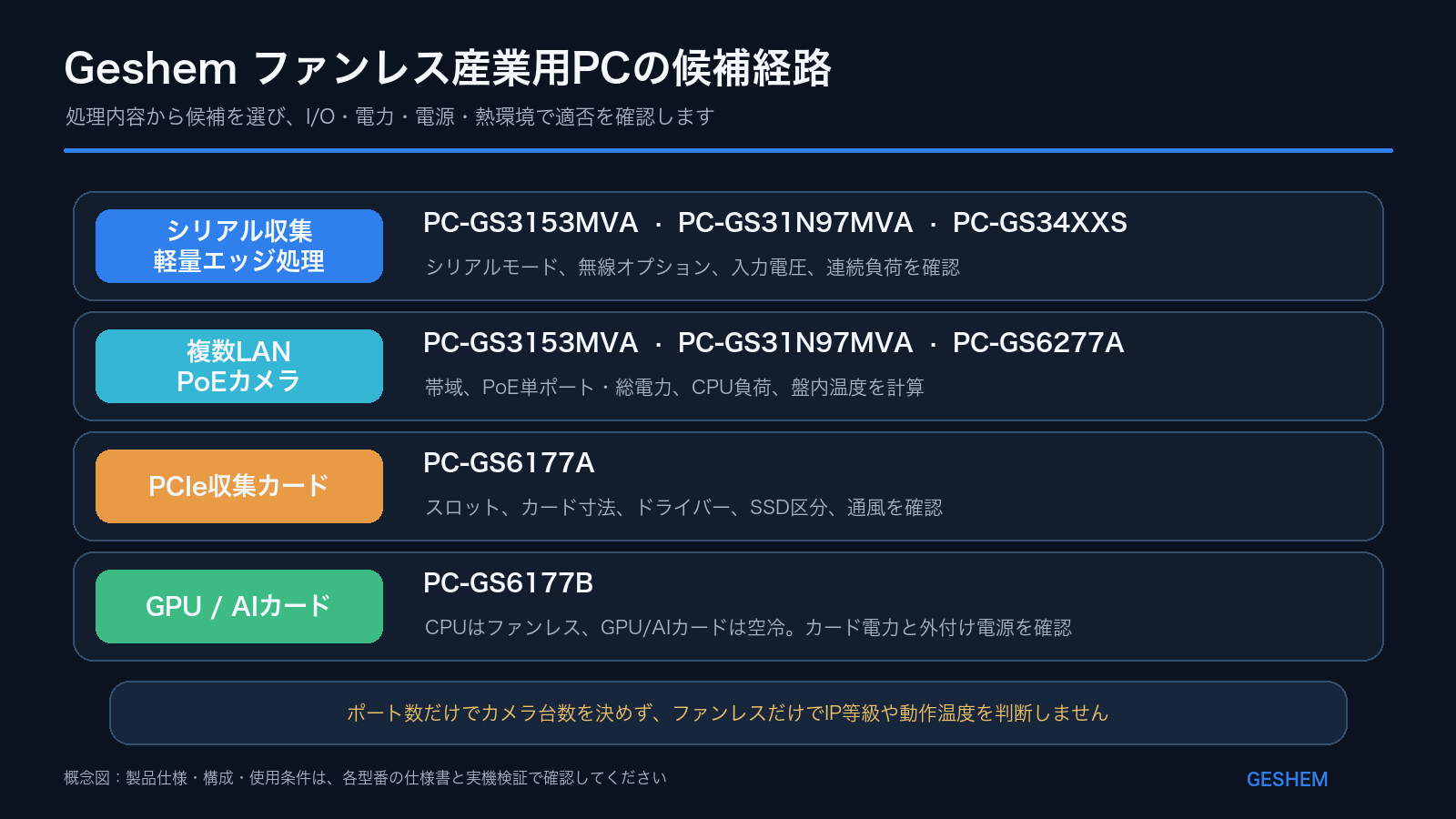

Geshemの候補型番
| 型番 | 初期候補にできる要件 | 確認済みの構成 | 主な制約 |
|---|---|---|---|
| PC-GS3153MVA | 低消費電力の収集、複数LAN、一部PoE接続 | J6412、2×RS232/485/422、4×GbE、9–28V DC | 動作温度は筐体表面の通風が条件。IP保護等級を示す直接資料なし |
| PC-GS31N97MVA | N97、複数LAN、PoE接続 | N97、2×RS232/485/422、4×GbE、9–28V DC | PoE、CPU、盤内の熱負荷を合わせて評価 |
| PC-GS34XXS | CPUとI/Oを案件に合わせる装置組込み | 複数のCPU構成、2×GbE、無線とワイドレンジ入力はオプション | CPU、I/O、電源の組合せをシリーズ共通仕様として扱わない |
| PC-GS50XXY | 筐体の保護等級を明示したい小型構成 | オールメタルのファンレス筐体、IP52 | IP52をIP65/IP67へ拡張しない。9–36Vはオプション |
| 型番 | 初期候補にできる要件 | 確認済みの構成 | 主な制約 |
|---|---|---|---|
| PC-GS6177A | PCIe収集カード、比較的高いCPU負荷 | PCIe x16、2×GbE、4×COM、絶縁DIO、9–36V DC | SSD区分、通風、拡張構成で動作温度条件が変わる |
| PC-GS6177B | GPU/AIカード、多スロット拡張 | 複数PCIe/PCI、GPU/AIカード構成、9–36V DC | CPUはファンレス、GPU/AIカードは空冷。高消費電力構成は外付け電源が必要 |
| PC-GS6277A | 複数LAN、PoEカメラ、エッジ処理 | 6×GbE、4×802.3af PoE、8DI+8DO、18–36V DC | PoE総出力40W以下、CPU 35W制限、通風条件あり |
この表は候補の絞り込み用です。正式な構成は、最新仕様書、注文コード、接続機器、ソフトウェア、盤内条件で確定します。
導入前の検証チェックリスト
| 状態 | 確認項目 |
|---|---|
| □ | OS、アプリケーション、ドライバーのバージョンを固定した |
| □ | CPU、メモリー、ストレージの連続負荷を測定した |
| □ | COM、LAN、USB、DIO、拡張スロットを接続表と照合した |
| □ | PoEの単ポート電力と総電力を計算した |
| □ | 入力電圧、端子、接地、保護要件を確認した |
| □ | 盤内最高温度、通風、取付方向、機器間隔を記録した |
| □ | SSDの温度区分と書込み寿命を確認した |
| □ | PCIe/GPUカードの寸法、電力、空冷、ドライバーを検証した |
| □ | 保護等級、振動、温度、認証を具体的な型番資料で確認した |
| □ | 最終盤と実負荷を使って連続運転試験を実施した |
| □ | 供給、BOM変更、予備品、OSイメージの管理条件を書面化した |
よくある選定ミス
ファンレスを密閉構造とみなす
ファンがないことと、コネクターや筐体継ぎ目を含む保護等級は別の要件です。IP保護等級と試験範囲を型番ごとに確認します。
CPUのブランド名だけで性能を決める
同じCore i5/Core i7でも、世代、電力制限、筐体、周囲温度によって連続性能が変わります。対象ソフトウェアと最終盤で検証します。
PoEポート数をカメラ台数として扱う
PoE総電力、ネットワーク帯域、CPU負荷、発熱を先に計算します。PC-GS6277Aは4つのPoEポートを備えますが、総出力は40W以下です。
オプションを標準仕様として記載する
ワイドレンジ入力、無線モジュール、シリアルモード、PoE、拡張構成は型番と注文内容で異なります。見積書と仕様書で標準・オプションを分けます。
閉鎖盤で通風条件を無視する
複数の仕様書に通風条件が記載されています。盤側の熱交換が不足する場合は、消費電力と盤内温度から再評価します。
FAQ
ファンレス産業用PCは無音ですか
一律に0dBとはいえません。筐体ファンの騒音源は除けますが、HDD、リレー、GPUカードのファンなどが音を発する構成があります。
ファンレスならIP65に対応しますか
対応するとは限りません。保護等級は筐体、コネクター、試験条件で決まります。今回の候補ではPC-GS50XXYにIP52の記載があり、ファンレスとIP65が別の条件であることが分かります。
高温環境でも使えますか
候補にはできますが、仕様書の条件を省略できません。盤内実測温度、通風、SSD区分、CPU電力、取付方向、周辺の発熱源を確認します。
マシンビジョンにも向いていますか
案件によります。カメラ帯域、PoE電力、CPU/GPU負荷、盤内温度を計算してください。収集カードを使う場合は、PCIe、ドライバー、同期方式も検証します。
メンテナンスは不要ですか
ファンの清掃・交換を減らしやすい一方、放熱面、コネクター、ケーブル、ストレージ、盤内環境の点検は必要です。
Geshemへ選定を依頼するときに何を伝えればよいですか
OSとソフトウェア、接続機器、カメラまたは拡張カードの型番、入力電圧、取付寸法、最高周囲温度、保護・認証要件をまとめてください。条件が具体的であるほど、検証可能な型番と構成へ絞り込みやすくなります。
仕様書と次のアクション
- PC-GS3153MVA 仕様書
- PC-GS31N97MVA 仕様書
- PC-GS34XXS 仕様書
- PC-GS50XXY 仕様書
- PC-GS6177A 仕様書
- PC-GS6177B 仕様書
- PC-GS6277A 仕様書
推奨する確認手順：
- 候補型番の仕様書で標準・オプション・制約を確認する
- 仕様書をダウンロードし、標準・オプション・制約を照合する
- I/O、電源、連続負荷、周囲条件を初期選定表に記入する
- エンジニアへ構成確認を依頼する
- 最終盤、実機器、実ソフトウェアで連続運転を検証する
