産業用ディスプレイ選定ガイド： 輝度・タッチ・映像入力・取付条件の確認方法

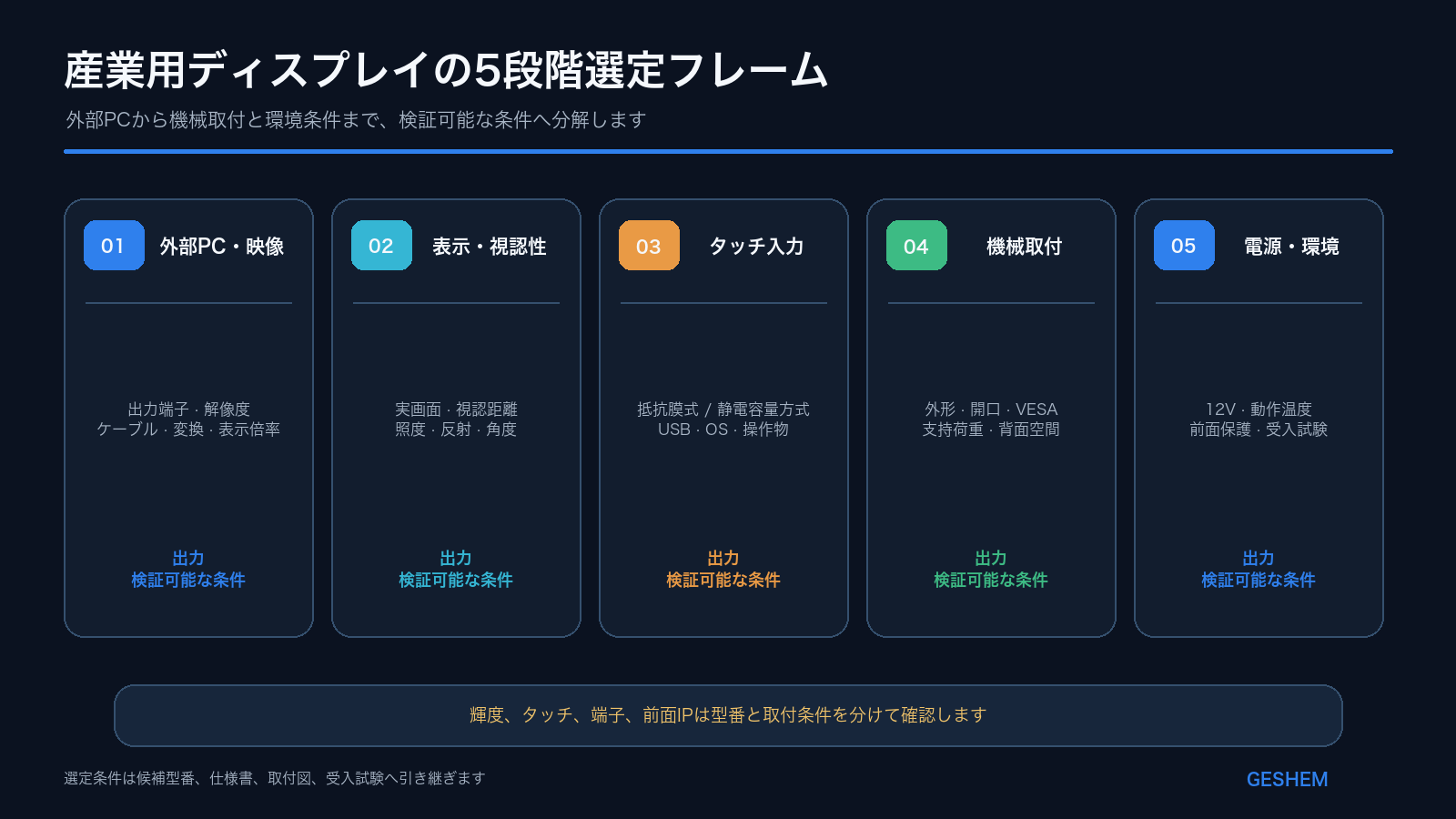

産業用ディスプレイを選ぶとき、最初に画面サイズや端子数を比較すると、外部PCとの接続、タッチ入力、機械取付の条件が後から合わなくなることがあります。まず、主機側の映像出力、実際の操作画面、タッチの要否、設置構造を整理し、その後に輝度、入力端子、電源、動作温度、前面保護を型番別に確認します。
本稿は、装置メーカー、制御盤設計者、システムインテグレーター、HMIソフトウェア担当者、設備保全・購買担当者を対象としています。製品仕様は Geshem のPDS-GS0801T、PDS-GS1501T、PDS-GS2101T-RY、PDS-GS215の資料に限定します。資料で確認できない屋外視認性、車載、洗浄、ワイドレンジ入力、認証、長期供給は、既存能力として扱いません。
早見表
| プロジェクト条件 | 先に用意する情報 | 候補となる PDS 経路 | その情報だけでは判断できないこと |
|---|---|---|---|
| 既存の産業用PCへ画面だけを追加する | PCの映像出力、目標解像度、ケーブル長 | VGA、HD、DVI など、型番ごとの映像入力から絞る | PDS が Windows や Linux のアプリケーションを単独実行できること |
| 画面上で操作も行う | 操作物、OS、タッチ回送、ドライバー | 抵抗膜方式または静電容量方式のタッチ型番 | 映像ケーブルだけでタッチできること、USB接続だけで最終OSへ適合すること |
| 旧式の4:3 HMIを更新する | 元のUI、800×600または1024×768、外形、取付 | PDS-GS0801T または PDS-GS1501T | 同じ画面サイズや解像度なら無加工で交換できること |
| 21.5型のフルHDタッチ画面が必要 | PC出力、操作距離、手袋・濡れた手の試験、支持荷重 | PDS-GS2101T-RY | 250cd/m²が高輝度または直射日光下で見えること |
| 21.5型の表示専用画面が必要 | VGA、必要ならオプション端子、スタンド、室内環境 | PDS-GS215 | 動作温度、前面IP、タッチ、VESA、埋込み取付が確認済みであること |
| 装置パネルへ埋め込む | 外形、開口、パネル厚、固定方法、背面空間 | 明確な機械資料を取得できる型番だけを比較する | 前面IP65が本体全体のIP65になること、任意の開口で同じ保護性能を得られること |
| VESA金具へ固定する | 孔ピッチ、重量、許容荷重、操作時のモーメント、配線 | PDS-GS1501T、PDS-GS2101T-RY は75/100mmの孔ピッチ資料あり | 車載、アーム、卓上金具が標準付属し、振動や操作荷重まで検証済みであること |
PDS 産業用ディスプレイと PPC 産業用パネルPCを分ける
PDS 産業用ディスプレイは、外部PCから映像信号を受け取り、タッチ型番では入力座標を外部PCへ返します。PDS-GS2101T-RYの仕様書には、表示制御、タッチ制御、HD・DVI・VGAの映像入力、USBタッチ接続が記載されています。一方、汎用CPU、メモリー、ストレージ、OSは記載されていません。
PPC 産業用パネルPCは、計算機能、メモリー・ストレージ、OS、表示、タッチを固定端末へ統合します。HMI、MES、WMS、独自アプリケーションを端末側で動かす場合は PPC の選定対象です。外観や「タッチパネル」という呼び方だけでは、PDSとPPCを区別できません。
装置に産業用PCや上位PCがすでにあり、操作面では表示と入力だけが必要なら、PDSを候補にできます。操作面でアプリケーションを起動し、データを保存し、周辺機器を直接接続する要件がある場合は、産業用パネルPCの選定へ戻って検討します。表示制御ICやタッチ制御ICを、アプリケーション用の計算プラットフォームとして扱わないことが重要です。

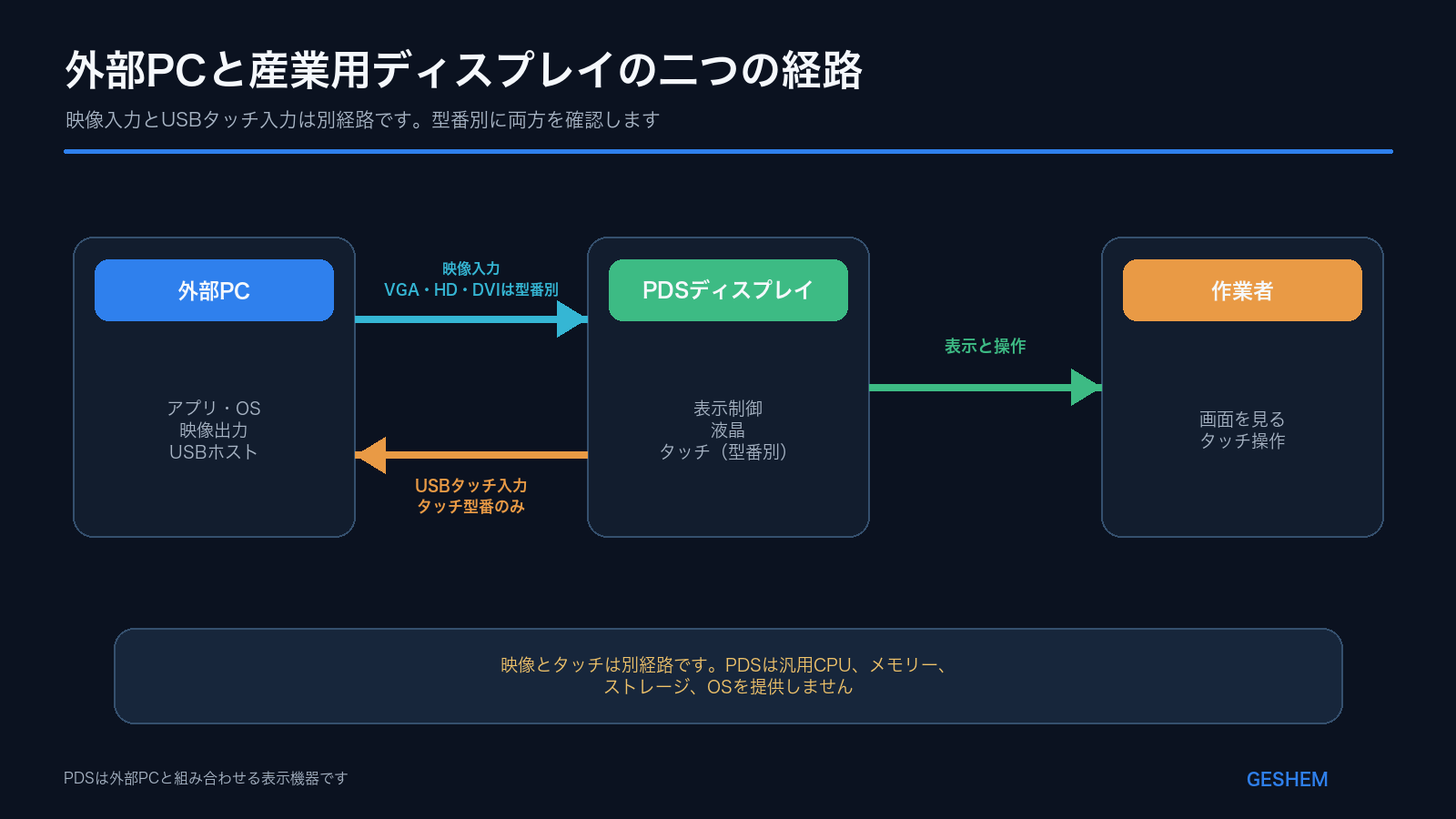

映像とタッチを二つの信号経路として設計する
産業用タッチディスプレイでは、表示画面とタッチ入力を別々に確認します。外部PCはVGA、HD、DVIなどを使って映像を出力し、タッチパネルはUSBなどを通じて座標をPCへ返します。映像ケーブルだけを接続しても通常はタッチできず、タッチケーブルだけでは画面を表示できません。
接続表には、少なくとも次の項目を記録します。
- 外部PCの型番、GPUまたはメインボードの映像出力
- 目標解像度、リフレッシュレート、OSの表示倍率、表示方向
- 映像ケーブルの種類、長さ、曲げ、固定方法、変換器
- タッチ回送インターフェース、ドライバー、校正、多画面マッピング
- 電源再投入、スリープ復帰、USB再接続後の動作
- ディスプレイ電源、接地、外部PCとの等電位条件。
変換器を追加すると、互換性と故障の確認点が一つ増えます。旧装置がVGAのみ、新しいPCがデジタル出力のみの場合は、実際のPC、解像度、ケーブル、変換器を組み合わせて表示安定性を試験します。変換器の名称だけで適合を判断しません。
実画面からサイズと解像度を決める
画面サイズを用途名へ固定しない
8型を小型装置、15型をHMI、21.5型を表示板と機械的に割り当てる方法では、UIと機械設計の差を扱えません。同じ画面サイズでも操作距離や情報密度は異なり、同じUIでも取付空間や表示倍率によって必要な画面が変わります。
候補を比較する前に、実際の画面またはプロトタイプを用意し、次の条件を整理します。
- ソフトウェアのネイティブ解像度、表示倍率、最小ウィンドウサイズ
- 最小ボタン、警報文字、数値入力領域の実寸
- 作業者と画面の距離、視線角度、操作姿勢
- トレンド、警報、工程図、映像、表を同時に表示するか
- 既設装置の外形、開口、背面奥行、ケーブル空間
- 更新後にソフトウェア配置や盤面を変更できるか
本稿の4機種は、三つの解像度経路に分かれます。
| 型番 | 画面・解像度 | タッチ | 輝度 | 選定時の意味 |
|---|---|---|---|---|
| PDS-GS0801T | 8型、800×600 | 抵抗膜方式 | 300cd/m² | 小型4:3 UIの候補。外形と取付資料は別途確認 |
| PDS-GS1501T | 15型、1024×768 | 抵抗膜方式 | 300cd/m² | 従来型4:3 UIの候補。VESA孔ピッチ資料あり |
| PDS-GS2101T-RY | 21.5型、1920×1080 | 10点静電容量方式 | 250cd/m² | 16:9のタッチUI候補。操作距離と支持構造を確認 |
| PDS-GS215 | 21.5型、1920×1080 | 仕様書にタッチ記載なし | 250cd/m² | 表示専用の候補。産業環境・埋込み資料は未確認 |
800×600、1024×768、1920×1080という数値は、画素配置を示すだけです。ソフトウェア互換性までは示しません。旧HMIでは座標、フォント、画面比率が固定され、16:9へ変更すると引き伸ばし、余白、タッチ座標のずれが生じる場合があります。最終PC上で実画面を表示し、操作まで確認します。
輝度は設置場所の実測条件で評価する
輝度だけで使用環境を決めることはできません。画面の見え方は、周囲照度、反射、取付角度、前面ガラス、画面配色、文字のコントラスト、視認距離に左右されます。
本稿で確認した4機種の輝度は250または300cd/m²です。これらを「高輝度」「屋外対応」「直射日光下で視認可能」とは表現しません。窓際、天井照明の映り込み、強い方向光がある場所では、予定する取付角度で照度を確認し、実際の警報画面を使って視認性を試験します。
試験では次の点を確認します。
- 白背景、黒背景、高コントラストの警報色を識別できるか
- 立位、座位、斜め方向から見たときに反射や色変化が支障にならないか
- 前面ガラス、保護フィルム、清掃後の表面が反射へ影響しないか
- バックライトを上げたときの消費電力、温度、まぶしさが許容できるか
- 暗い時間帯に輝度を下げる運用が必要か。
屋外や直射日光下の案件では、高輝度パネル、光学貼合、反射低減、温度上昇、紫外線、保護等級、広い動作温度範囲の型番別資料が別途必要です。本稿で使用する4件の仕様書は、その適用を証明しません。
操作物とソフトウェアからタッチ方式を選ぶ
抵抗膜方式タッチの確認
PDS-GS0801T と PDS-GS1501T の仕様書は、抵抗膜方式タッチを記載しています。圧力で入力する方式は、単純なボタン操作、単点入力、旧装置の置換候補になります。ただし、方式名だけで、すべての厚手手袋、油分、濡れた手、任意のタッチペンに安定して反応すると判断できません。
実際の手袋、タッチペン、表面の汚れ、押圧条件を使い、クリック、ドラッグ、端部、反復操作、校正の変化を確認します。UI側も、現場の操作に合わせたボタン寸法と間隔を確保します。
静電容量方式タッチの確認
PDS-GS2101T-RYの仕様書は、10点静電容量方式タッチと濡れた手での操作を記載しています。この記載は当該型番と確認対象のタッチ構成に限定します。ほかのPDS、厚手手袋、保護フィルム、防誤操作へ拡張しません。
多点操作が必要かどうかは、ソフトウェア仕様から判断します。産業用HMIでは、クリック、長押し、数値入力が中心になる場合もあります。アプリケーションに拡大、回転、多指ジェスチャーがなければ、10点タッチという仕様だけで選定価値が高まるわけではありません。
タッチ操作の受入確認項目
- 最終OSがタッチデバイスとドライバーを正しく認識する
- 複数画面を使う場合、座標が対象ディスプレイへ正しく割り当てられる
- 横置き・縦置き、表示倍率、解像度の変更後に校正を確認する
- 手袋、濡れた手、油分、洗浄剤の残り、保護フィルムの影響を試験する
- 画面端、角、小さいボタン、ドラッグ、長押しを確認する
- 電源再投入、スリープ、USB再接続、OS更新後の復帰を試験する
- 誤操作や危険操作は、画面確認、権限管理、安全回路で対策する。
タッチパネルは安全制御機器ではありません。非常停止、安全扉、安全インターロックは、対応する安全回路と安全制御システムで実装します。通常のタッチボタンで代替しません。
映像入力・タッチ接続・電源を型番へ結び付ける
端子名が似ていても、標準仕様とオプションは型番ごとに異なります。映像入力、タッチ入力、電源を一つの表にまとめ、外部PC側の端子と一対一で照合します。
| 型番 | 映像入力 | タッチ接続 | 電源資料 | 使用上の境界 |
|---|---|---|---|---|
| PDS-GS0801T | 1×VGA | 1×USB 2.0 | 100–240V ACアダプター、12V DC入力 | HD、DVI、DPは記載しない。USBはタッチ接続の証拠に限る |
| PDS-GS1501T | VGA | USBタッチ | 100–240V ACアダプター、12V DC入力 | 製品写真から端子を推定せず、仕様書の表を基準にする |
| PDS-GS2101T-RY | HD、DVI、VGA | 1系統のUSBタッチ | 36Wアダプター、100–240V入力、12V出力 | 三つの映像入力はこの型番だけに適用する。HDは仕様書の表記を維持する |
| PDS-GS215 | VGA標準、HD・DVIオプション | タッチ記載なし | 12V/2.5Aアダプター | オプション端子を標準仕様と書かず、USBタッチも補わない |
端子数だけでなく、コネクターの向き、ケーブルの曲げ、取付後の抜き差し空間、固定方法も確認します。現行資料は、ロック付きHDMI、防水コネクター、航空コネクター、RS-232タッチ、DPを4機種の標準仕様として証明していません。
外形・VESA・埋込み・前面保護を一緒に確認する
VESAは孔ピッチの資料である
PDS-GS1501Tの機械図は75×75mmと100×100mmの孔ピッチ、8個のM4穴を示しています。PDS-GS2101T-RYの機械図にも75×75mmと100×100mmが記載されています。
VESA孔ピッチだけでは、金具の適否を確定できません。製品重量、金具の許容荷重、タッチ操作時のモーメント、振動、画面角度、ケーブル応力、保守空間を合わせて確認します。車載、アーム、DINレール、卓上金具が4機種の標準付属品であるという資料はありません。
埋込みには開口と締結条件が必要である
PDS-GS1501Tの概要はVESAまたは埋込み取付を挙げていますが、プロジェクトで使える明確な開口寸法がありません。PDS-GS2101T-RYは外形図を提供していますが、本稿では図面から開口を推定しません。加工前に、正式な機械図、開口公差、パネル厚、固定部品、締付順序を取得します。
PDS-GS0801Tの仕様書は228×178×30mmの外形を記載していますが、VESA孔または開口寸法は確認できません。PDS-GS215はスタンドをオプションとして記載するだけで、VESAまたは埋込み取付の直接資料はありません。
前面IP65は本体全体のIP65ではない
PDS-GS0801TとPDS-GS1501Tは前面IP65がオプションです。PDS-GS2101T-RYの仕様書は前面IP65を記載しています。いずれも、背面筐体、電源端子、映像端子、USB、ケーブル引込み、取付部のすき間まで同じ保護等級になることを意味しません。
埋込み後の保護性能は、次の条件にも左右されます。
- 開口精度、取付パネルの平面度、シール材の状態
- 固定部品の数、締付力、取付順序
- 背面端子の露出、配線、ケーブル引込み
- 清掃方向、水圧、水温、薬品
- 分解、経年変化、保守後の再シール
前面IP65を、本体洗浄、IP67の一時浸水、IP69Kの高圧洗浄へ拡張しません。食品、医薬、屋外、水の近くで使う案件では、本体全体の保護範囲、材料、清掃方法の型番別資料が必要です。
電源・動作温度・環境条件を型番別に確認する
| 型番 | 電源 | 動作温度 | 保護・機械資料 | 資料から拡張しない能力 |
|---|---|---|---|---|
| PDS-GS0801T | 12V DC、アダプターあり | −10～50℃、空気流動 | 前面IP65オプション、228×178×30mm | 9–36V、本体全体のIP、屋外、メンテナンス不要 |
| PDS-GS1501T | 12V DC、アダプターあり | −10～60℃ | 前面IP65オプション、380×300×40mm、VESA 75/100 | 確定開口、車載、洗浄、標準ワイドレンジ入力 |
| PDS-GS2101T-RY | 12V出力アダプター | −10～60℃ | 前面IP65、547×338.5×55.9mm、VESA 75/100 | 本体全体のIP、直射日光下での視認、全シリーズ共通認証 |
| PDS-GS215 | 12V/2.5Aアダプター | 資料なし | スタンドはオプション。IP、埋込み、VESAの直接資料なし | 産業用ワイド温度、保護等級、タッチ、厳しい環境への適用 |
12Vという値だけでは、24V制御盤電源、車載電源、9–36VのワイドレンジDC入力へ直接接続できるとは判断できません。直結が必要な場合は、入力範囲、コネクター、逆接保護、サージ、接地、EMCの資料を取得します。確認できない場合は、仕様書に対応するアダプターと配電方法を使用します。
動作温度の数値も、装置へ組み込んだ後の温度を保証しません。密閉盤、熱源の近く、高いバックライト設定で使う場合は、ディスプレイ周辺の温度と通風を測定し、最終PC、配線、取付構造、連続点灯の条件で試験します。

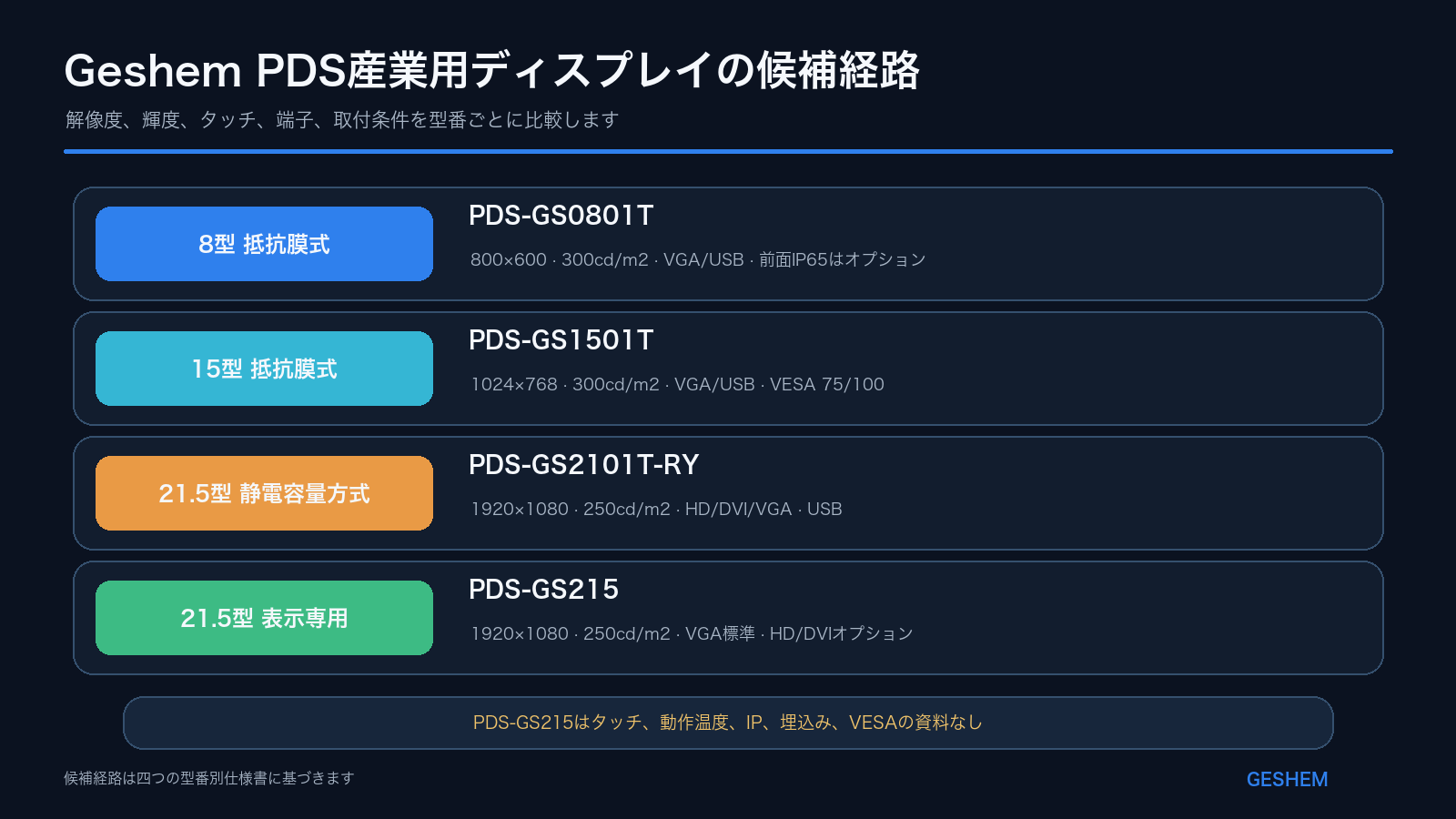

Geshem PDSの4候補経路
8型抵抗膜方式：PDS-GS0801T
外部PCが800×600のVGAを出力し、小型4:3画面と単点の圧力入力を必要とする案件の候補です。12V電源、USB 2.0タッチ、−10～50℃と空気流動、前面IP65のオプション状態を確認します。仕様書に明確なVESAまたは開口資料はありません。
15型4:3抵抗膜方式：PDS-GS1501T
1024×768、VGA、USBタッチを必要とする従来型画面の候補です。仕様書は75/100mmのVESA孔ピッチ、380×300×40mmの外形、前面IP65オプションを記載しています。概要に埋込み取付の記載はありますが、開口寸法は別途取得します。
21.5型フルHD静電容量方式：PDS-GS2101T-RY
外部PCから1920×1080を入力し、HD・DVI・VGAと10点静電容量方式タッチを使う固定端末の候補です。濡れた手での操作、USBタッチ、前面IP65、75/100mm VESAは、この型番と確認対象の構成だけに適用します。
21.5型表示専用：PDS-GS215
1920×1080の表示、VGA標準、必要に応じたHD・DVIオプションを評価する室内の候補です。仕様書にタッチ、動作温度、IP、埋込み、VESAの直接資料がないため、これらを必要とする案件の根拠には使用しません。

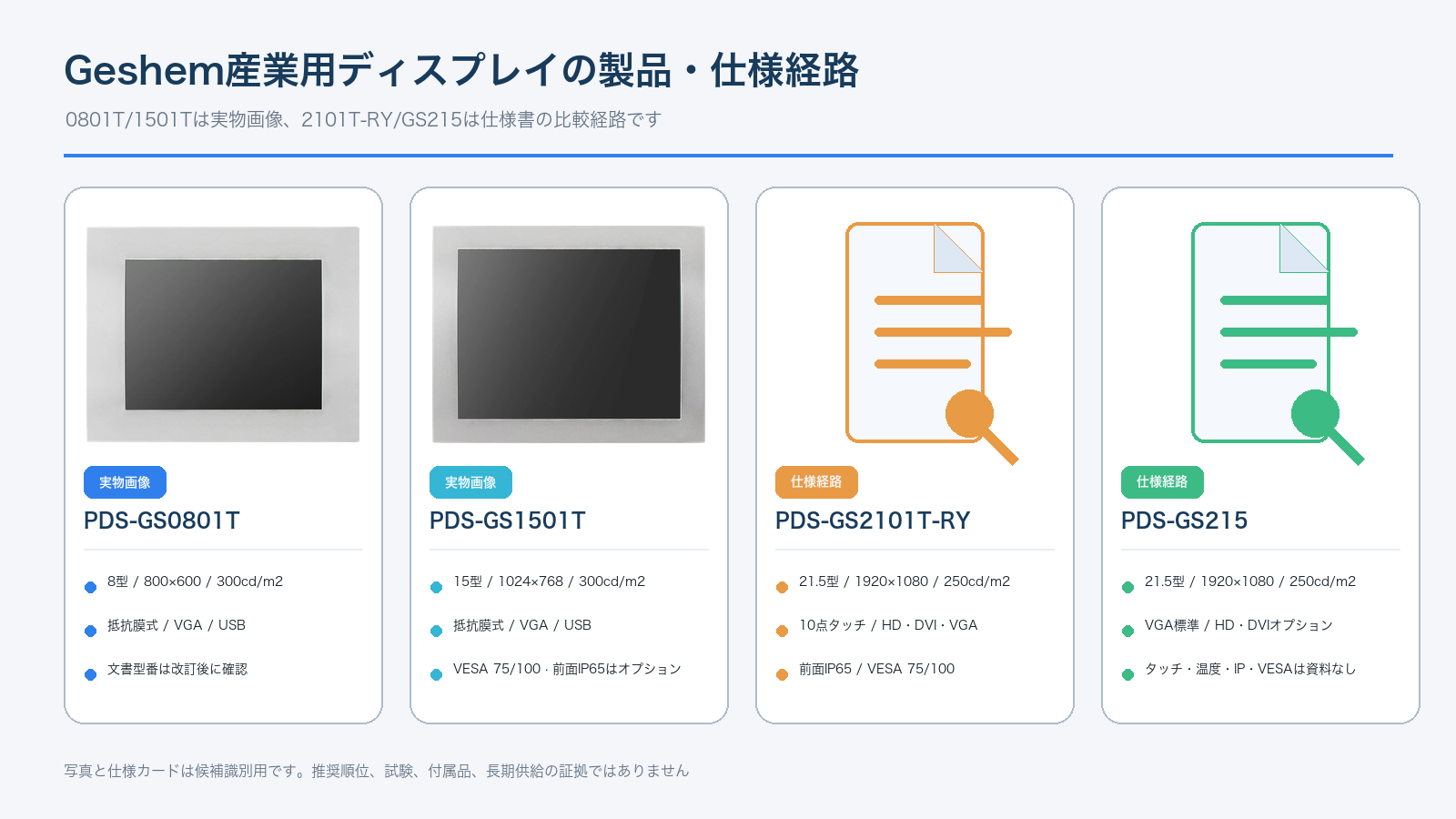

確認済み型番の比較
| 型番 | 初期候補となる条件 | 確認済み仕様 | 主な制約 |
|---|---|---|---|
| PDS-GS0801T | 8型4:3、VGA、抵抗膜方式タッチ | 800×600、300cd/m²、USB 2.0タッチ、12V、−10～50℃ | 前面IP65はオプション。VESA・開口は未確認。PDFメタデータの型番が不一致 |
| PDS-GS1501T | 15型4:3、VGA、抵抗膜方式タッチ | 1024×768、300cd/m²、USBタッチ、12V、VESA 75/100 | 前面IP65はオプション。埋込み用開口寸法は未確認 |
| PDS-GS2101T-RY | 21.5型フルHD、複数映像入力、静電容量方式タッチ | 250cd/m²、HD・DVI・VGA、USB、濡れた手での操作、前面IP65、VESA 75/100 | 高輝度または本体全体のIPではない。最終タッチ構成とドライバーを確認 |
| PDS-GS215 | 21.5型フルHD、表示専用 | 250cd/m²、VGA標準、HD・DVIとスタンドはオプション、12V/2.5A | タッチ、動作温度、IP、埋込み、VESAは未確認 |
PDS-GS0801T.pdfは、表示ページの型番がPDS-GS0801Tである一方、PDFメタデータのタイトルがPDS-GS0804Tです。本稿は表示ページの仕様だけを使います。正式発注前に、文書管理された修正版仕様書と正式型番を取得します。
表中の型番は、要求条件から比較候補を作る方法を示しています。現在の推奨順位、固定構成、長期供給を示すものではありません。正式調達では、最新版仕様書、機械図、発注仕様、端子定義、書面による構成確認を取得します。
プロジェクト検証チェックリスト
| 状態 | 確認項目 |
|---|---|
| □ | 外部表示・タッチ用のPDSが必要か、アプリケーションを実行するPPCが必要かを決めた |
| □ | 外部PCの映像出力、解像度、リフレッシュレート、表示倍率を固定した |
| □ | 映像ケーブル、変換器、長さ、曲げ、固定方法を最終装置で試験した |
| □ | タッチ接続、ドライバー、校正、多画面マッピング、再起動後の復帰を試験した |
| □ | 実際のUIでボタン、警報文字、トレンド、視認距離を確認した |
| □ | 最終照度、角度、前面ガラス、画面配色で視認性を確認した |
| □ | 実際の手袋、濡れた手、油分、タッチペン、清掃状態で操作した |
| □ | 外形、開口、パネル厚、固定部品、VESA、支持荷重、背面空間を確認した |
| □ | 前面IPの適用範囲、オプション状態、シール、取付条件を書面で確認した |
| □ | 入力電圧、アダプター、接地、サージ、配電方法を確認した |
| □ | 装置周辺の最高温度、最終取付、連続点灯で試験した |
| □ | 完全な型番、オプション端子、付属品、機械図、受入記録を保管した |
| □ | 供給、変更通知、予備品、製造終了、代替品の条件を購買文書へ記載した |
選定時によくある誤り
産業用ディスプレイを産業用パネルPCとして扱う
PDSは外部PCから映像を受け取り、タッチ型番では入力を返します。表示制御IC、タッチ制御IC、USB端子は、汎用CPU、メモリー、ストレージ、OS、アプリケーションの代わりにはなりません。
画面サイズまたは解像度だけで置換する
同じ画面サイズでも、外形、開口、端子、タッチ、電源は異なります。旧ソフトウェアが固定比率や固定座標を使う場合は、UIと機械構造を一緒に検証します。
250/300cd/m²を高輝度または屋外視認性と解釈する
視認性は、照度、反射、角度、前面ガラス、画面配色に左右されます。4機種の資料は、直射日光下での視認性や屋外適用を証明していません。
映像ケーブルを接続すればタッチできると考える
映像とタッチは別の経路です。タッチ用USBなどを接続し、ドライバー、校正、多画面割当を確認します。
一つの型番の端子をPDS全体へ広げる
PDS-GS0801TとPDS-GS1501TはVGA、PDS-GS2101T-RYはHD・DVI・VGA、PDS-GS215はVGA標準とHD・DVIオプションです。型番をまたいで端子を合成しません。
前面IP65を本体洗浄と読み替える
前面の保護等級は、背面、端子、ケーブル、取付部のすき間を含みません。PDS-GS0801TとPDS-GS1501Tではオプション状態の確認も必要です。
VESA孔があれば任意の金具を使えると考える
孔ピッチは機械接続条件の一部です。金具の許容荷重、操作時のモーメント、振動、角度、ケーブル、付属品の型番を確認します。
12Vを産業用ワイドレンジ入力と解釈する
4機種の資料はそれぞれの12V経路を示します。24V、9–36V、車載電源、サージ耐量へ拡張しません。
FAQ
産業用ディスプレイと産業用パネルPCの違いは何ですか
産業用ディスプレイは、主に外部PCの映像を表示し、タッチ型番では入力座標を外部PCへ返します。産業用パネルPCは、CPU、メモリー・ストレージ、OS、表示、タッチを統合し、アプリケーションを本体で実行します。
8型、15型、21.5型はどのように選びますか
実際のUI、ネイティブ解像度、表示倍率、最小ボタン、視認距離、装置外形、開口、背面空間から決めます。用途名だけで画面サイズを固定せず、最終PCと実画面で確認します。
300cd/m²は屋外で使えますか
この数値だけでは判断できません。屋外では直射光、反射、光学構造、温度上昇、紫外線、保護等級、動作温度の資料が必要です。本稿の4機種は、屋外または直射日光下での視認性を証明していません。
抵抗膜方式と静電容量方式のどちらが手袋に適していますか
方式名だけでは決められません。PDS-GS0801T と PDS-GS1501T は抵抗膜方式、PDS-GS2101T-RY は10点静電容量方式で濡れた手の記載があります。実際の手袋、濡れた手、油分、保護フィルム、UIで試験します。
前面IP65なら本体全体を洗浄できますか
できません。前面IP65は、仕様書が指定する前面範囲に限られます。背面、端子、ケーブル、取付部のシールは別に確認し、洗浄や雨水がある場合は本体全体の試験資料を取得します。
PDS-GS215をタッチHMIや厳しい温度環境へ使えますか
現行仕様書には、タッチ、動作温度、IP、埋込み、VESAの直接資料がありません。本稿では表示専用の室内候補として扱い、それ以外の適用は資料取得後に判断します。
選定相談では何をGeshemへ提示すればよいですか
外部PCの型番と映像出力、目標解像度、実際のUI、タッチの要否と操作物、ケーブル長、外形・開口・VESA、電源、装置周辺温度、照度、前面保護、付属品の要件を提示します。これらを基に候補型番を絞り、機械図と実機試験で確定します。
仕様書と案件を進める手順
本稿で確認した製品ページと仕様書：
- PDS-GS0801T 製品ページ
- PDS-GS0801T 仕様書
- PDS-GS1501T 製品ページ
- PDS-GS1501T 仕様書
- PDS-GS2101T-RY 製品ページ
- PDS-GS2101T-RY 仕様書
- PDS-GS215 製品ページ
- PDS-GS215 仕様書
案件を進める手順：
- 外部PC、映像出力、ソフトウェア解像度、タッチ要件を固定する
- 4:3または16:9、輝度、タッチ、映像入力からPDS候補を絞る
- 候補の仕様書と機械図を取得し、標準仕様、オプション、前面保護の範囲を確認する
- 最終照度、盤面、金具、ケーブル、電源、操作物で実機を試験する
- 完全な型番、付属品、発注仕様、受入記録、変更条件をプロジェクト文書へ記載する
