産業用パネルPC選定ガイド： 画面サイズ・OS・I/O・取付方式の確認方法
産業用パネルPCは、画面サイズやCPU型番だけでは選定できません。まず設置環境と用途を定義し、必要なインターフェースとOSを確定した上で画面サイズを決めます。実際に表示する画面、動かすソフトウェア、接続する機器、盤の開口、背面の配線スペース、入力電源、周囲温度までを一つのシステムとして確認する必要があります。同じ10.1型でも、CPUアーキテクチャ、OS、I/O、奥行、開口寸法、保護範囲が異なれば、そのまま置き換えることはできません。
本稿は、装置メーカー、自動化エンジニア、システムインテグレーター、産業用ソフトウェア担当者、機械・電気設計者、購買担当者を対象としています。GeshemのTR/TY各型番で確認できる仕様と、案件ごとに検証すべき条件を分け、候補を絞る手順を整理します。
選定早見表
| プロジェクトの条件 | 先に収集する情報 | 候補となる製品経路 | 直接判断できないこと |
|---|---|---|---|
| HMI、MES、WMS、自社アプリを端末単体で動かす | ソフトウェア、OS、CPU、メモリー、ストレージ、周辺機器ドライバー | PPC産業用パネルPC | 仕様書にWindows、Android、Linuxがあれば対象ソフトウェアも動くこと |
| 既存の産業用PCがあり、表示とタッチだけが必要 | 外部PCの映像出力、解像度、タッチ入力の接続方式、取付寸法 | PDS産業用ディスプレイ | タッチ機能があれば産業用パネルPCであること |
| 10.1型のコンパクトな操作画面 | 実画面、倍率、最小ボタン、視認距離、開口寸法 | TR101-111A、TY101-GSXXY-ARM | 10.1型なら特定の業界や作業へ必ず適合すること |
| 21.5型または32型の大画面 | 解像度、同時表示量、操作距離、開口、重量、支持構造 | TY215-GS12XB、TY320-GSXXY | 画面が大きければ処理性能、輝度、タッチ性能も高いこと |
| PLC、スキャナー、プリンター、ネットワーク機器を接続 | 機器ごとのI/O、シリアルモード、ドライバー、配線、接地 | COM、LAN、USBの実装が合う型番 | RS485があればModbus、LANがあれば全産業用Ethernetに対応すること |
| 装置パネルへ埋め込む | 外形、開口、板厚、固定金具、背面空間、シール条件 | 本稿の4型番はいずれも開口寸法を確認可能 | 前面IP65が本体全体のIP65を意味すること、任意の開口で防護性能を再現できること |
| VESA金具で固定する | 穴ピッチ、製品重量、金具の許容荷重、操作高さ、配線 | 本稿の4型番はいずれもVESA資料あり | VESA穴があれば車載、DINレール、アーム、卓上金具も標準提供されること |

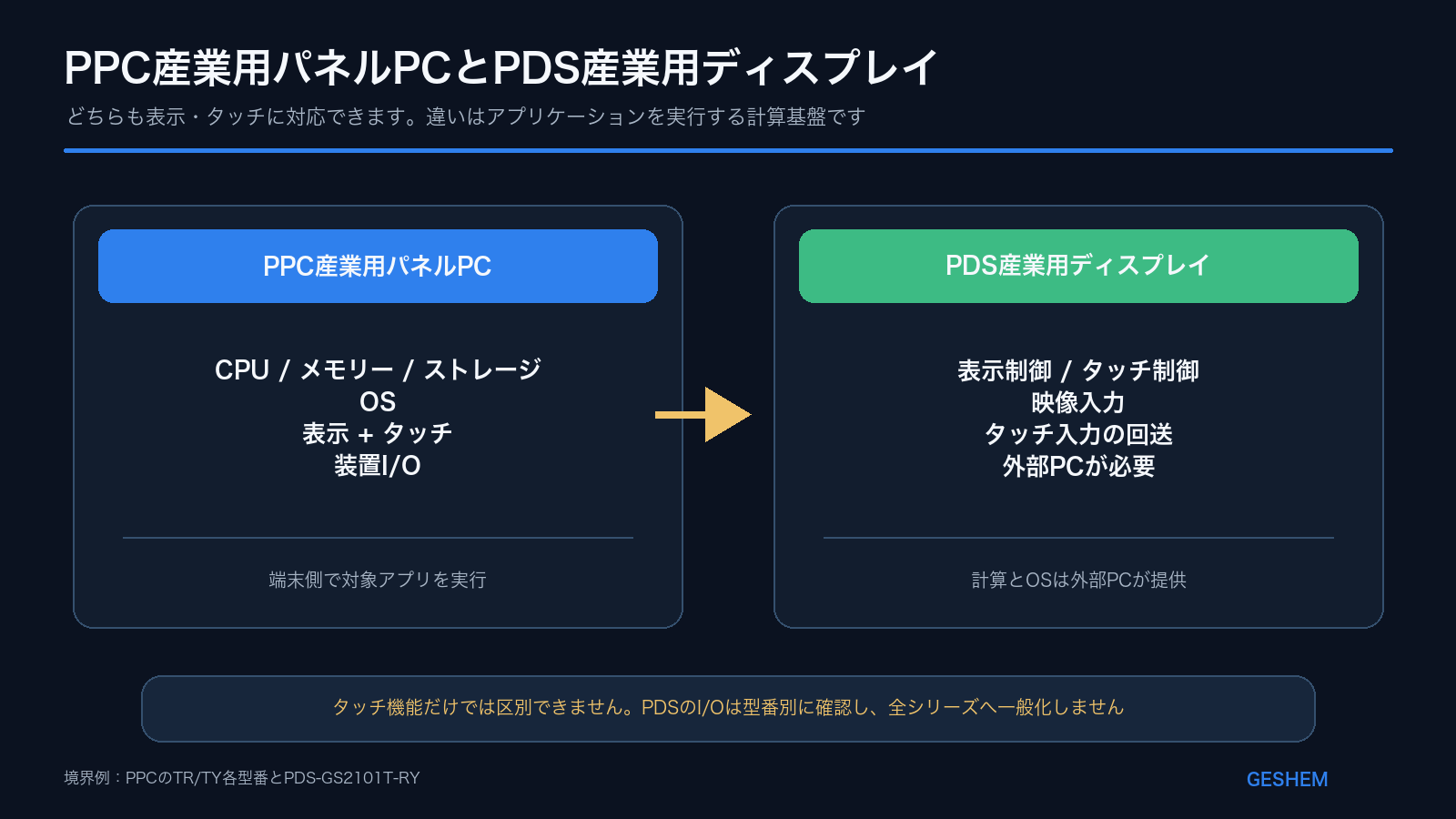

最初にPPCとPDSの役割を分ける
PPC産業用パネルPCは、CPU、メモリー、ストレージ、OS、表示、タッチを固定式端末へ統合した製品です。TR101-111A、TY101-GSXXY-ARM、TY215-GS12XB、TY320-GSXXYの各仕様書には、処理プラットフォーム、メモリーまたはストレージ、OS候補、装置I/Oが記載されています。対象ソフトウェアとドライバーを検証したうえで、アプリケーションを端末側で実行する製品経路です。
PDS産業用ディスプレイは、外部PCから映像信号を受け取り、タッチ入力を外部PCへ返す構成を基本とします。境界確認に用いたPDS-GS2101T-RYは、表示制御IC、タッチコントローラー、HD・DVI・VGA入力、USBタッチ接続を備えますが、一般用途のCPU、メモリー、ストレージ、OSは記載されていません。この1型番はPPCとPDSの役割を説明するための例であり、I/O構成をPDS全体へ一般化しません。
見た目や「タッチ対応」という表現だけでは区別できません。産業用ディスプレイもタッチパネルを搭載できます。また、表示制御ICは、Windows、Ubuntu、Androidのアプリケーションを実行するCPUとは役割が異なります。

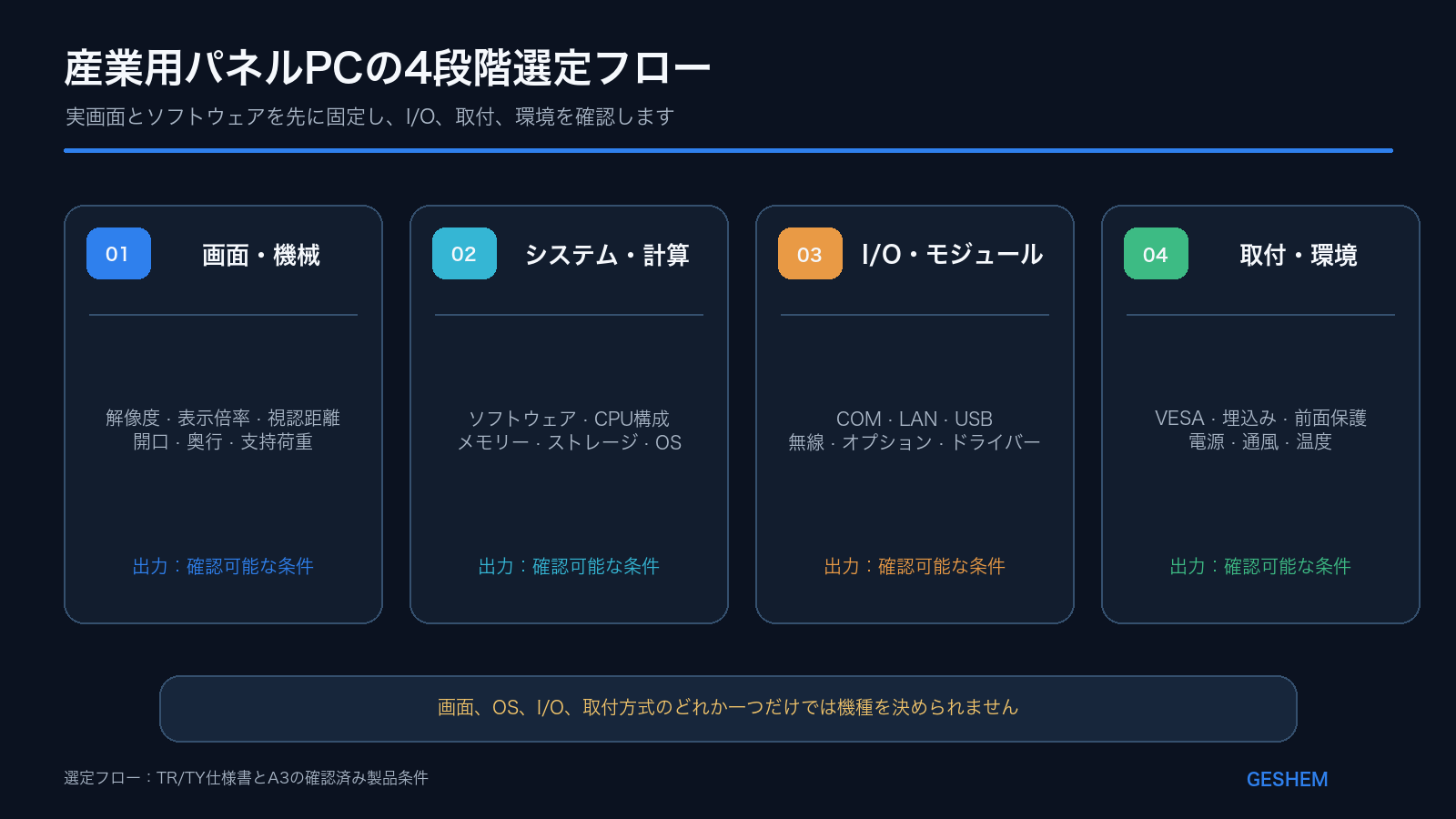

ステップ1：実画面と機械条件からサイズを決める
画面サイズを用途名へ固定しない
「10型は物流、21.5型はHMI、32型は表示盤」のような分類だけで決めると、画面設計や機械設計との不一致が残ります。同じソフトウェアでも、表示倍率、ボタン密度、操作距離、同時に表示する情報量によって必要な画面サイズは変わります。
選定前に実際の画面または操作可能なプロトタイプを準備し、次の条件を記録します。
- パネルのネイティブ解像度、OSの表示倍率、ブラウザー倍率
- 最小ボタン、入力欄、警報文字の実寸
- 作業者から画面までの距離、視線角度、操作姿勢
- トレンド、警報、工程図、表を同時に表示するか
- 手袋、タッチペン、濡れた手、油分が付いた状態で操作するか
- 装置の開口、外形、背面奥行、コネクターとケーブルの曲げ空間
本稿で確認した4型番は、次の表示・機械条件を持ちます。
| 型番 | 表示・解像度 | 外形寸法 | パネルカット寸法 | VESA |
|---|---|---|---|---|
| TR101-111A | 10.1型、1280×800 | 290×210×55.4mm | 273.5×195mm | 100×100mm |
| TY101-GSXXY-ARM | 10.1型、1280×800 | 290×210×42.4mm、金具を除く | 272.4×193.8mm | 100×100mm |
| TY215-GS12XB | 21.5型、1920×1080 | 540.3×331.7× 57.2mm | 526.3×317.7mm | 75×75/100×100mm |
| TY320-GSXXY | 32型、1920×1080 | 776.7×471.3× 63.8mm | 759.7×454.3mm | 75×75/100×100mm |
TR101-111AとTY101-GSXXY-ARMは、どちらも10.1型、1280×800、外形290×210mmですが、奥行と開口寸法が同じではありません。既設装置の交換では、対角寸法を一致させるだけでなく、開口、干渉、固定、背面配線を図面で照合します。
解像度は画面容量を示し、計算性能は示さない
1280×800や1920×1080は画素配列です。実際に使える表示領域は、OSの倍率、フォント、タッチ目標、アプリケーションのウィンドウ構成、表示ドライバーにも左右されます。
TY215-GS12XBとTY320-GSXXYはどちらも1920×1080ですが、画素密度、視認距離、筐体寸法、重量、取付部の荷重条件が異なります。画面が大きいことをCPU性能や表示輝度の根拠にはしません。
ステップ2：対象ソフトウェアからCPU、OS、構成を固定する
x86の選定経路
TR101-111AはIntel J6412を採用し、Windows 10/11とLinuxをOS候補として記載しています。メモリーは1基のDDR4 SO-DIMMで最大32GB、ストレージはM.2 2280の構成経路です。10.1型x86端末の候補にできますが、Linuxという表記だけではディストリビューション、カーネル、タッチ、LAN、シリアル、表示の全ドライバーを確定できません。
TY215-GS12XBは、第12世代Core i3/i5/i7またはN97の発注経路を持ち、Windows 10/11、UbuntuをOS候補として記載しています。CPUごとに最大メモリー、消費電力、連続負荷時の熱条件が変わるため、N97とCore i7を単なる性能ランク違いとして扱いません。
TY320-GSXXYは、N97/N100と第3～14世代Coreの複数プラットフォームを発注表に含みます。CPUだけでなく、メモリー、ストレージ、LANの組合せも子型番で変わります。シリーズ名だけで発注せず、完全な型番、CPU、メモリー、ストレージ、ネットワーク、OSイメージを固定します。
ARMの選定経路
TY101-GSXXY-ARMはRockchip系の複数プラットフォームを持ち、AndroidとDebianをOS候補として記載しています。発注表に含まれるRK子型番ごとにCPU、RAM、ストレージ、USB、OS版が同一ではないため、本文では固定した「Android 11機」や「Android 14機」として扱いません。
ARMを選ぶ前提は、対象アプリケーション、周辺機器ドライバー、配布・更新手順がARM向けに準備されていることです。Windows x86向けソフトウェアは、画面が同じでもAndroidやDebianへそのまま移行できません。Webアプリケーションも、ブラウザー版、GPUアクセラレーション、周辺機器権限、オフライン動作、遠隔管理を確認します。
OSの記載はソフトウェア互換性の証明ではない
仕様書のOS欄は候補範囲を示します。発注前には最終OSイメージと実際の周辺機器を使い、少なくとも次の項目を確認します。
- アプリケーション、データベース、ブラウザー、ランタイム、ライセンスドングル
- タッチ、表示、LAN、シリアル、USB、Wi-Fi、セルラーモジュールのドライバー
- 自動起動、電源復帰、アカウント権限、更新、イメージ復元
- 連続運転、ログ増加、ストレージ残量低下、異常終了と再起動
- 量産時に固定するOSイメージ、ドライバーパッケージ、更新・ロールバック手順
ステップ3：機器配線表でI/Oとオプションを照合する
COMとシリアル機器
PLC、計測器、スキャナー、旧設備ごとに、RS232、RS485、RS422、TTLの別、絶縁の要否、通信速度、終端、接地、配線長を記録します。シリアルポートがあることは物理的な接続経路を示しますが、Modbus、OPC UA、特定PLC用ドライバー、リアルタイム制御ソフトウェアの実装までは示しません。
TR101-111Aの公開資料には4系統のCOM接続経路があります。ただし、RS232/485/422のモード、ジャンパー、1対3シリアルケーブル、発注仕様が関係します。「4 COM」だけで発注せず、対象ケーブル、ピン定義、モードを確認します。
TY215-GS12XBとTY320-GSXXYの標準欄には1×RS232があり、追加3系統のRS232/485/422はオプションです。同時に選べるモードにも制約があります。TY101-GSXXY-ARMは1×RS232と1×TTLを記載しており、RS485搭載機として扱いません。
LAN、USB、映像出力
TR101-111AとTY215-GS12XBは2×GbE、TY101-GSXXY-ARMは1×GbEを記載しています。TY320-GSXXYはCPU子型番によってLAN構成も変わります。2ポートのLANはネットワーク分離の候補になりますが、冗長化、TSN、リアルタイムEthernet、特定産業用プロトコルへの対応を自動的に証明しません。
USBは、規格、位置、帯域、給電、抜け止め、ドライバーを確認します。TR101-111Aは4×USB 3.0を記載し、一部ポートでは給電条件も異なります。TY101-GSXXY-ARMのType-Cは一部の子型番に限られます。TY215-GS12XBとTY320-GSXXYにも、USBの数または規格が異なる選択肢があります。
HDMI、VGA、HD出力を外部モニターへ使う場合は、解像度、複数画面の動作、ケーブル長、OSドライバーを確認します。コネクター名だけでは表示互換性を判断できません。
Wi-Fi、セルラー通信、GPIO
TR101-111AのMini PCIeは、Wi-Fi+Bluetooth、4G、5Gのいずれかを選ぶ経路であり、3種類の同時標準搭載ではありません。TY215-GS12XBとTY320-GSXXYのWi-Fi+Bluetooth、4G/5Gもオプションです。GPIOは個別対応として記載されています。
TY101-GSXXY-ARMは、現在の仕様書からデュアルバンドWi-FiとBluetoothを候補にできますが、サイトの絞込み項目だけを根拠に4G/5G対応機とは記載しません。
無線案件では、アンテナ位置、金属筐体による遮蔽、SIM、通信事業者の周波数、ローミング、弱電界、通信断時の動作も設計対象です。MDM、オフラインキャッシュ、自動再送、遠隔更新はプロジェクト側のソフトウェア機能であり、無線モジュールの搭載だけでは確定しません。
ステップ4：取付、防護、電源、通風をまとめて確認する
埋込み取付と前面保護
埋込み設計では、外形、開口、パネル板厚、固定金具、締付構造、シール材、背面奥行、放熱空間、コネクター位置を確認します。製品到着後に開口を変更すると、機械設計の手戻りだけでなく、前面保護の再現性にも影響します。
TR101-111A、TY215-GS12XB、TY320-GSXXYは、各仕様書に前面IP65の記載があります。これは前面の指定範囲に限られ、本体全体、背面、コネクター、ケーブル引込み部の保護等級ではありません。組込み後の状態は、開口精度、締付、シール材、パネル平面度、背面の露出条件にも左右されます。
TY101-GSXXY-ARMは、同じ仕様書内で保護等級の記載が一致していません。本稿の本文、比較表、画像では、この型番の保護等級を製品能力として使用しません。案件へ採用する場合は、適用範囲を明記した修正版仕様書を取得します。
VESA取付と支持構造
4型番にはVESA穴ピッチの資料がありますが、穴ピッチは取付インターフェースの一部にすぎません。製品重量、金具の許容荷重、タッチ操作時のモーメント、振動、視線角度、ケーブル応力、保守空間を合わせて確認します。
TY320-GSXXYは仕様書に正味重量12kgと記載されています。32型の金具や装置パネルは、静荷重だけでなく、操作荷重と振動条件も含めて個別に審査します。
現在の資料では、車載、DINレール、アーム、卓上金具が4型番の標準付属品であることを確認できません。必要な案件では、金具の型番、穴位置、許容荷重、環境試験資料を別途取得します。
入力電源と動作温度
| 型番 | 入力電源の確認結果 | 動作温度の確認結果 | 残すべき条件 |
|---|---|---|---|
| TR101-111A | 10–32V DC、標準12V/5Aアダプター | −10～55℃、広温度オプション | 広温度の具体範囲は未記載。推定しない |
| TY101-GSXXY-ARM | 12V DC | −10～60℃ | 筐体表面の通風が必要 |
| TY215-GS12XB | 標準の端子台・アダプター入力。自動起動と9–36Vはオプション | −10～60℃ | 筐体表面の通風が必要。広入力は標準ではない |
| TY320-GSXXY | 標準の端子台・アダプター入力。自動起動と9–36Vはオプション | −10～60℃ | 筐体表面の通風が必要。広入力は標準ではない |
ファンレスは冷却方式を表す言葉であり、完全密閉、無音、メンテナンス不要、通風不要を意味しません。密閉盤、熱源の近く、高い連続負荷で使う場合は、最終開口、金具、配線、ソフトウェア構成で機器周囲温度を測定し、性能低下と安定性を確認します。

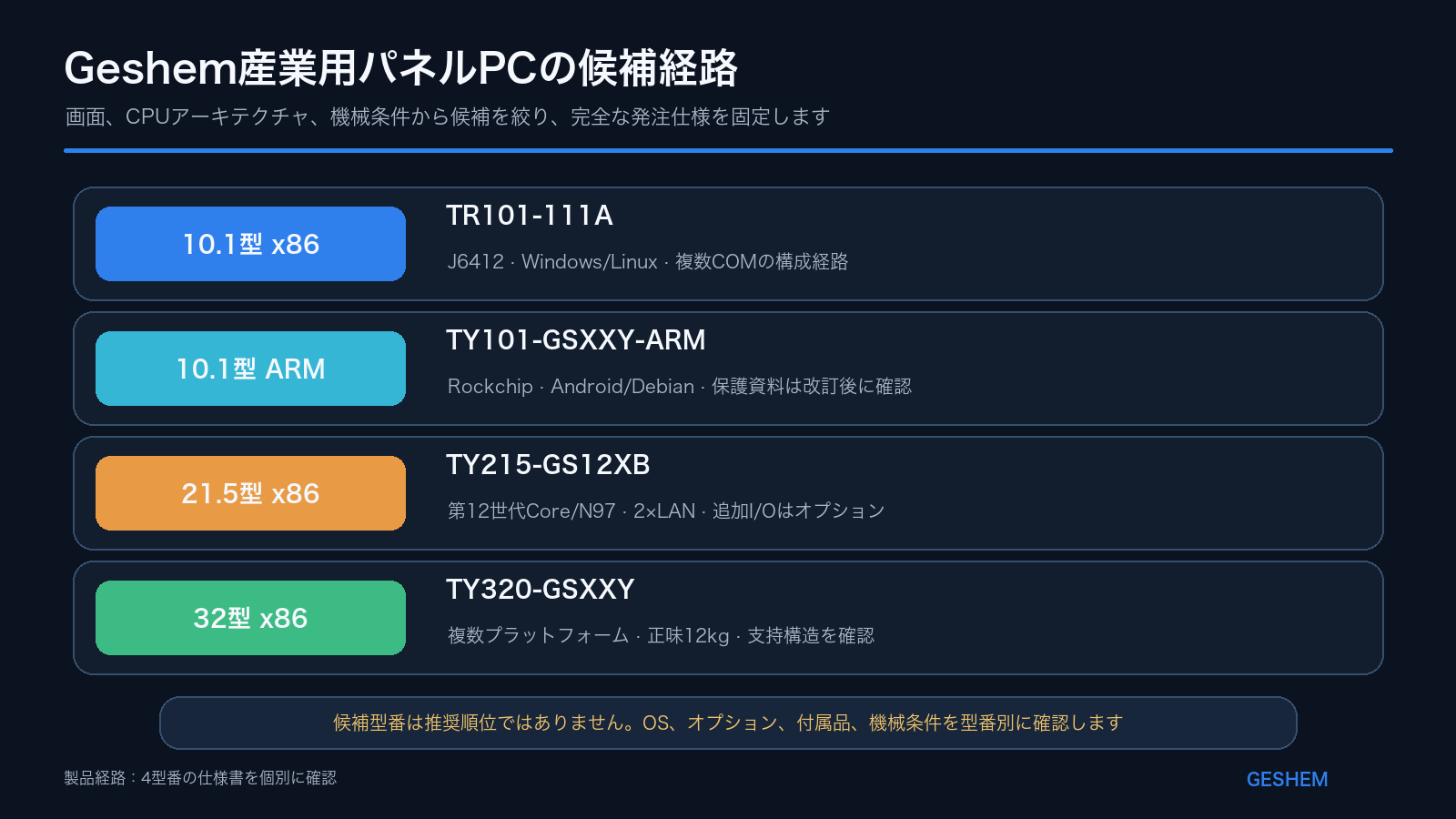

Geshemの4つの候補経路
10.1型x86：TR101-111A
J6412、Windows/Linux候補、複数USB・COM、2×GbEを必要とするコンパクトな案件の候補です。シリアルケーブルとモード、Mini PCIeの選択、10–32V DC、開口、前面IP65の範囲を確認します。
10.1型ARM：TY101-GSXXY-ARM
対象ソフトウェアがRockchip、Android、Debian向けのビルド・配布手順を持つ案件の候補です。RK子型番、RAM、ストレージ、USB、OS版を固定します。保護等級の資料が一致しないため、防護性能を選定理由に使用しません。
21.5型x86：TY215-GS12XB
1920×1080の大画面、第12世代CoreまたはN97、2×GbE、追加シリアルや無線の選択肢が必要な固定端末の候補です。9–36V、追加COM、セルラー通信、GPIOは標準仕様ではなく、オプションまたは個別対応として確認します。
32型x86：TY320-GSXXY
実画面、操作距離、機械空間から32型が必要と判断された案件の候補です。発注可能なプラットフォームの幅が広いため、「第3～14世代Core」だけでは構成を特定できません。12kgの重量、開口、支持構造、広入力オプション、通風条件も確認します。
確認済み型番の比較
| 型番 | 初期候補となる条件 | 確認済みの仕様 | 主な制約 |
|---|---|---|---|
| TR101-111A | 10.1型x86、複数USB・COM、2×LAN | J6412、1280×800、Windows 10/11・Linux、10–32V、VESA・埋込み | COMと無線はケーブル・オプション条件あり。前面IP65は本体全体のIPではない |
| TY101-GSXXY-ARM | 10.1型ARM、Android・Debian候補 | Rockchip子型番、1280×800、RS232+TTL、1×GbE、12V、VESA・埋込み | CPU、RAM、OSは子型番依存。保護等級の記載が不一致のため使用しない |
| TY215-GS12XB | 21.5型1080p、第12世代Core・N97、2×LAN | Windows 10/11・Ubuntu、1×RS232、追加COM・無線オプション、VESA・埋込み | 広入力、自動起動、無線、セルラー、GPIOは標準ではない |
| TY320-GSXXY | 32型1080p、複数x86プラットフォーム | Windows 10/11・Ubuntu、1×RS232、2×LAN候補、VESA・埋込み | 構成差が大きい。正味12kg。追加I/Oと広入力はオプションまたは個別対応 |
表中の型番は、要件から候補を絞る方法を示すものです。現在の推奨順位、固定構成、供給年数を示しません。正式な案件では、最新版の仕様書、発注仕様、機械図、書面による構成確認を取得します。
プロジェクト検証チェックリスト
| 状態 | 確認項目 |
|---|---|
| □ | 対象ソフトウェアの名称、版、OS、CPUアーキテクチャ、ドライバー、ライセンス条件を提示する |
| □ | 実画面で解像度、倍率、最小ボタン、タッチ目標、視認距離を確認する |
| □ | 完全な型番、CPU、メモリー、ストレージ、LAN、無線モジュール、OSイメージを固定する |
| □ | 機器配線表でCOM、LAN、USB、映像出力、ピン定義を照合する |
| □ | 標準、オプション、個別対応、付属品を分け、絞込み項目を出荷仕様として扱わない |
| □ | 外形、開口、板厚、固定金具、VESA、支持荷重、背面保守空間を確認する |
| □ | 前面保護の範囲を明記し、前面IP65を本体全体のIP65へ拡張しない |
| □ | 手袋、濡れた手、油分、誤操作、タッチペンを実際の操作条件で確認する |
| □ | 最終電源、配線、盤、連続負荷で温度、通風、再起動を確認する |
| □ | 弱電界、通信断、電源断、ストレージ残量低下、更新、イメージ復元を試験する |
| □ | BOM、許容代替品、変更通知、予備機、予備品、製造終了時の対応を文書化する |
| □ | 仕様書、機械図、I/O定義、OSイメージ、受入記録を案件の版管理へ含める |
選定時によくある誤り
画面サイズを用途へ当てはめる
サイズは実画面と機械条件から決めます。UI、表示倍率、操作距離、開口を確認せず、用途名だけで10.1型や21.5型を選ばないでください。
OS名を互換性の証明にする
Windows、Ubuntu、Android、Debianの記載はOS候補です。アプリケーション、ドライバー、周辺機器は最終イメージで確認します。
I/Oの数だけを比較する
TR101-111AのCOMはケーブル、ジャンパー、発注仕様が関係します。TY215-GS12XBとTY320-GSXXYの追加COM、無線、セルラー、GPIOはオプションまたは個別対応です。
前面IP65を本体全体のIP65と解釈する
前面保護は背面やコネクターを含みません。組込み後のシールは開口と取付にも依存します。TY101-GSXXY-ARMは資料内の保護等級が一致しないため、修正版資料が必要です。
VESA穴から取付用途を推定する
VESAは穴ピッチを示します。車載、DINレール、アーム、卓上取付には、具体的な金具、許容荷重、振動、配線条件が別途必要です。
ファンレスを通風不要と解釈する
TY101-GSXXY-ARM、TY215-GS12XB、TY320-GSXXYの温度条件には筐体表面の通風が含まれます。盤内温度と連続負荷は実装状態で測定します。
ライフサイクルを標準保証と考える
公開資料だけでは、固定供給年数やBOM固定を確認できません。供給、代替、変更通知、予備品、製造終了時の対応は購買条件へ明記します。
FAQ
産業用パネルPCと産業用ディスプレイの違いは何ですか
産業用パネルPCはCPU、メモリー、ストレージ、OS、表示、タッチを統合し、対象アプリケーションを端末側で実行します。産業用ディスプレイは、主に外部PCの映像を表示し、タッチ入力を外部PCへ返します。タッチパネルの有無だけでは区別できません。
画面サイズはどのように選びますか
実画面、ネイティブ解像度、表示倍率、最小ボタン、視認距離、開口、背面保守空間から決めます。同じ対角寸法でも、外形、奥行、開口、重量は型番ごとに確認します。
Windows、Ubuntu、Android、Debianはどのように選びますか
対象ソフトウェアとドライバーが対応するCPUアーキテクチャ、OS版を先に確認します。TR101-111A、TY215-GS12XB、TY320-GSXXYはx86経路、TY101-GSXXY-ARMはRockchip/Android/Debian経路です。いずれも最終OSイメージで検証します。
RS485があればPLCへ接続できますか
それだけでは判断できません。シリアルモード、ピン、絶縁、通信速度、終端、接地、プロトコル、ドライバーを対象PLCと照合します。ハードウェアI/Oは、Modbusや専用PLCソフトウェアの実装を保証しません。
前面IP65なら装置全体を水洗いできますか
前面IP65は、仕様書が指定する前面範囲に限られます。背面、コネクター、ケーブル、組込み部のシールは別に確認します。水洗い、屋外雨水、本体全体の防護には、対応する試験条件と資料が必要です。
VESA穴があれば車載やアーム取付に使えますか
VESA穴は取付インターフェースの一部です。車載やアーム取付には、金具の型番、許容荷重、振動、操作荷重、視界、ケーブル応力の確認が必要です。本稿では、これらの金具を標準付属品として扱っていません。
TY101-GSXXY-ARMの保護等級は選定に使えますか
現在の仕様書内で記載が一致していないため、本稿では保護等級を候補選定に使用していません。適用範囲を明記した修正版仕様書を取得してから判断します。
仕様書と案件を進める手順
本稿で確認した仕様書：
案件を進める手順：
- 対象ソフトウェア、実画面、接続機器、入力電源、取付、最高周囲温度を整理する
- PPCとPDSを区分し、画面・機械条件から候補サイズを決める
- 候補型番の仕様書で標準・オプション、開口、I/O、電源、温度を確認する
- 完全な発注仕様、機械図、I/O定義、OSイメージ、供給条件を取得する
- 最終盤、最終配線、最終OSイメージ、連続負荷で実機受入試験を行う
